博彩-玩博彩策略论坛

　　近日，在北京理工大學(xué)王博教授、陳世稆教授和馬小杰助理教授團(tuán)隊（共同通訊作者）帶領(lǐng)下，提出了一種含鐵金屬有機(jī)框架MIL-100（Fe），用于去除臭氧。相關(guān)成果以題為“An Iron-Containing Metal–Organic Framework as a Highly Efficient Catalyst for Ozone Decomposition”發(fā)表在國際頂級期刊Angew. Chem. Int. Ed.上。

　　MIL-100（Fe）在室溫下相對濕度為45％，空間速度為1.9×10⁵ h^-1時，在100小時內(nèi)具有100％的持久臭氧轉(zhuǎn)化效率，遠(yuǎn)遠(yuǎn)超出大多數(shù)的性能，顯示出優(yōu)異且穩(wěn)定的催化效率。該MOF優(yōu)于許多吸附劑和催化劑，如活性炭和α-MnO₂（12小時后分別降至臭氧分解的18％和60％）。更重要的是，團(tuán)隊發(fā)現(xiàn)水在MOF催化臭氧分解中起協(xié)同作用，即使在極端潮濕的條件下（例如> 90％RH）也能實(shí)現(xiàn)完全去除臭氧。為了進(jìn)一步的實(shí)際應(yīng)用，團(tuán)隊還用熱壓（HoP）法對MIL-100（Fe）進(jìn)行了加工，制造了一種基于MOF的催化過濾器；作為口罩上的過濾器，它顯示了對低濃度臭氧幾乎完全的保護(hù)。本研究證明了MOF在臭氧污染控制方面的巨大潛力，也為臭氧分解催化劑的設(shè)計提供了新的見解。

　　地面臭氧是世界上主要的空氣污染物之一，由于其高反應(yīng)性和強(qiáng)氧化能力，直接導(dǎo)致光化學(xué)煙霧。長期暴露于臭氧會導(dǎo)致嚴(yán)重的肺損傷，并增加因呼吸道疾病而早死的風(fēng)險。臭氧去除的主要方法有活性炭吸附、化學(xué)吸附和催化分解。吸附劑再生和廢液處理的不可避免的問題意味著多相催化是目前最有效的方法。迄今為止，通過使用貴金屬和過渡金屬氧化物作為催化劑分解消除臭氧。在這些報道的催化劑中，MnO₂具有較好的分解活性和較低的成本。然而，由于吸附在表面的氧物質(zhì)的積累，其活性急劇下降。更重要的是，由于水在反應(yīng)性位點(diǎn)上的競爭性吸附，MnO₂在水蒸氣存在的情況下顯示出降低的活性。盡管為了在高濕度環(huán)境下獲得良好的活性，貴金屬催化劑一直是人們關(guān)注的焦點(diǎn)，但由于其高成本和稀缺性，貴金屬的大規(guī)模應(yīng)用受到了限制。因此，開發(fā)具有優(yōu)異活性和在潮濕環(huán)境下性能穩(wěn)定的非貴金屬催化劑是非常有必要的。

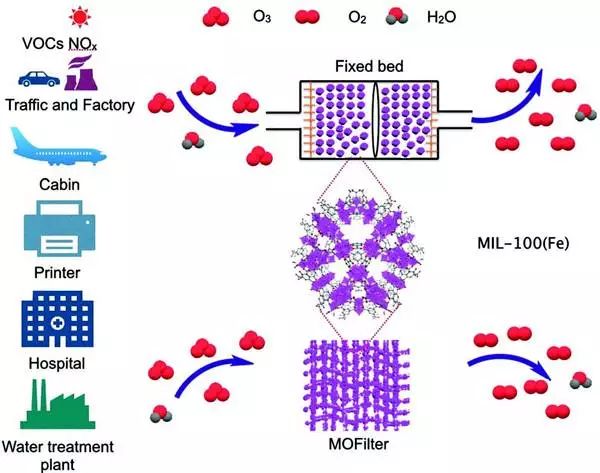

圖1 MIL-100（Fe）作為臭氧分解的催化劑

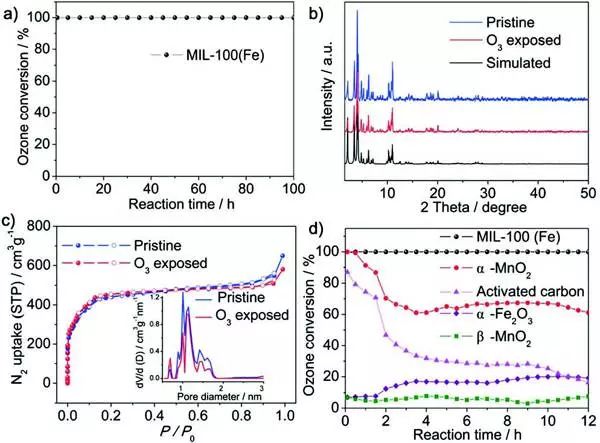

圖2 MIL-100（Fe）物理性能表征及對臭氧轉(zhuǎn)化率

（a）MIL-100（Fe）的臭氧轉(zhuǎn)化率。b）模擬的、合成的和暴露于臭氧的MIL-100（Fe）的粉末XRD圖案。c）在暴露于臭氧之前和之后，MIL-100（Fe）的N₂吸附等溫線。插圖：MIL-100（Fe）的孔徑分布。d）分別對MIL-100（Fe）、α-MnO₂、活性炭、α-Fe₂O₃和β-MnO₂進(jìn)行臭氧轉(zhuǎn)化。條件：用0.27g石英砂稀釋的0.03g催化劑， C( O₃)= 45ppm，流速="1000mL" min^-1，RH="45％，室溫。）

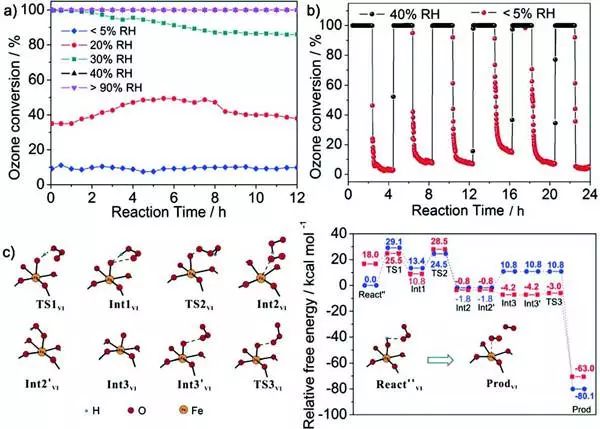

圖3 MIL-100（Fe）在不同高濕度環(huán)境下對臭氧的轉(zhuǎn)化率

（a）分別在<5％RH、20％RH、30％RH、40％RH和> 90％RH下MIL-100（Fe）的臭氧轉(zhuǎn)化率。b）在交替相對濕度下MIL-100（Fe）上的臭氧轉(zhuǎn)化率。c）優(yōu)化了在MIL‐100(Fe)催化臭氧分解過程中沿路徑穩(wěn)定點(diǎn)的結(jié)構(gòu)和相應(yīng)的勢能曲線。藍(lán)色和紅線分別表示六重態(tài)和四重態(tài)MIL-100(Fe)氫氧化物復(fù)合物的能級。實(shí)驗條件：用0.27g石英砂稀釋0.03g催化劑， C( O₃)= 45ppm，流速="1000mL" min^-1，RH="45％，室溫。）

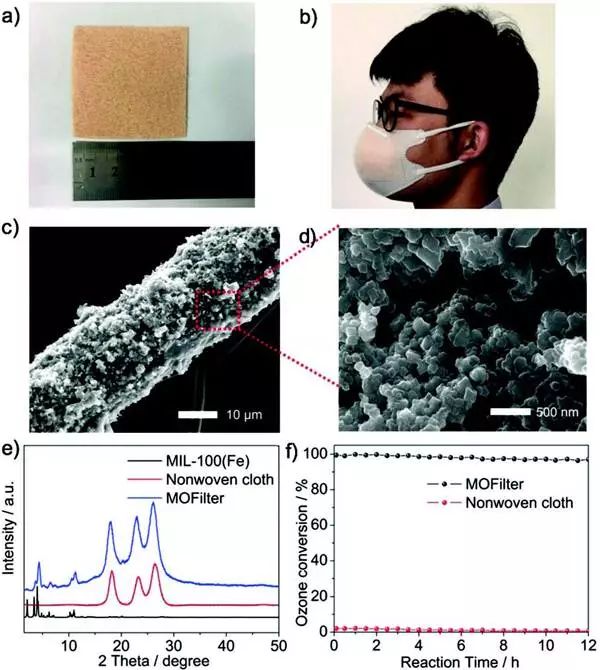

圖4 MOFilter的制作及其應(yīng)用測試

（a，b）MOFilter的照片和包含MOFilter的口罩。c）MOFilter的SEM圖像。d）（c）中方框的放大圖像。e）模擬MIL-100（Fe），無紡布和MOFilter的XRD圖案。f）MOFilter上的臭氧去除，入口臭氧濃度為200ppb，室溫下RH為45％。）

　　團(tuán)隊探索使用了MOF進(jìn)行催化臭氧分解的可能性和詳細(xì)機(jī)理。研究了在潮濕環(huán)境中的催化活性，發(fā)現(xiàn)使用MIL-100（Fe）的臭氧去除效率可以達(dá)到100％并且在45％RH的高流速下持續(xù)超過100小時。通過與多孔吸附劑（活性炭）和過渡金屬氧化物催化劑（α-MnO₂）的比較，進(jìn)一步驗證了MIL-100（Fe）的優(yōu)異活性），用臭氧快速停用，在12小時內(nèi)分別降至18％和60％。研究發(fā)現(xiàn)，當(dāng)使用MOF作為活性催化劑時，水的存在有利于消除臭氧，并且在相對濕度為40％至大于90％的范圍內(nèi)實(shí)現(xiàn)臭氧的完全分解。此外，MOFilter已經(jīng)被制作并用作口罩中的過濾層，以防止低水平的臭氧。這些研究結(jié)果強(qiáng)調(diào)了MOF對污染控制的重要性，并可能為開發(fā)臭氧分解的其他催化劑開辟新的可能性。

　　文獻(xiàn)鏈接：An Iron-Containing Metal–Organic Framework as a Highly Efficient Catalyst for Ozone Decomposition（Angew. Chem. Int. Ed., 2018, DOI: 10.1002/anie.201810268）

【個人簡介】

　　王博，2004年畢業(yè)于北京大學(xué)化學(xué)學(xué)院，獲學(xué)士學(xué)位；2006年畢業(yè)于美國密歇根大學(xué)，獲理學(xué)碩士學(xué)位；2008年畢業(yè)于美國加州大學(xué)洛杉磯分?；瘜W(xué)系，獲理學(xué)博士學(xué)位。

　　2008-2011年任職于德國巴斯夫公司，任研究員、項目負(fù)責(zé)人；2011年底入職北京理工大學(xué)化學(xué)學(xué)院?，F(xiàn)任北京理工大學(xué)學(xué)部委員、特聘教授、爆炸科學(xué)與技術(shù)國家重點(diǎn)實(shí)驗室防護(hù)技術(shù)方向?qū)W術(shù)帶頭人。2015年獲中國化學(xué)會青年化學(xué)獎，2016年獲國家杰出青年科學(xué)基金資助，2017年入選科技部中青年科技創(chuàng)新領(lǐng)軍人才。

　　近五年來，已作為通訊作者在JACS（7篇）、Angew.（4篇）、Adv. Mater.（4篇）、Chem. Soc. Rev. （2篇）、EES （2篇）、Chem. Sci.（2篇）等國際學(xué)術(shù)期刊上發(fā)表50余篇論文，其中SCI影響因子10.0以上超過20篇。全部已發(fā)表論文SCI他引超過7000次，單篇最高他引1800次，共計有超過12篇文章入選ESI高被引論文。已經(jīng)獲批美國發(fā)明專利3項，中國發(fā)明專利2項。研究成果受到國內(nèi)外學(xué)者的廣泛認(rèn)可和關(guān)注，被國際專業(yè)期刊多次正面評述報道。開拓的MOF薄膜防護(hù)與檢測研究及其成膜理論已經(jīng)被國內(nèi)外多個著名MOF研究課題組追蹤報道和借鑒，并應(yīng)用到了多個重要科學(xué)研究和應(yīng)用領(lǐng)域。
